Жил в кабеле | 3/4/5 |
Тип муфты | заливная |
Макс. сечение провода | 6 мм2 |
Мин. сечение провода | 1.5 мм2 |
Вес брутто | 0.4 кг |
Коды товара производителя | 78563 |
Предназначены для соединения силовых кабелей с пластмассовой изоляцией, с броней и без брони, на напряжение до 1 кВ.
Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп.
Комплект муфты универсален и может быть использован на 3-х жильных,4-х жильных и 5-ти жильных кабелях.
Комплект муфты не содержит контактных соединителей для жил кабеля. Рекомендовано соединение жил гильзами под опрессовку. Смонтированные соединения должны быть разведены между собой до заливки самоотвердевающего компаунда.
В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд.
Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты.
Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности.

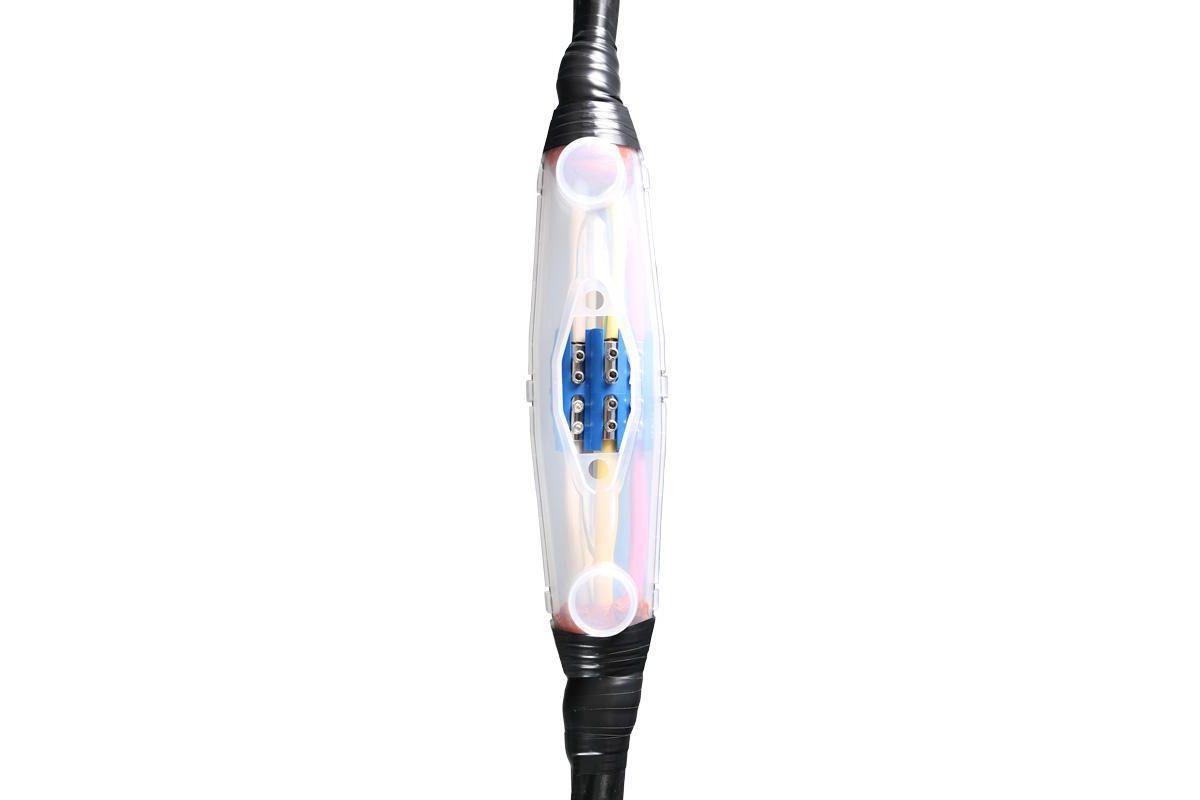

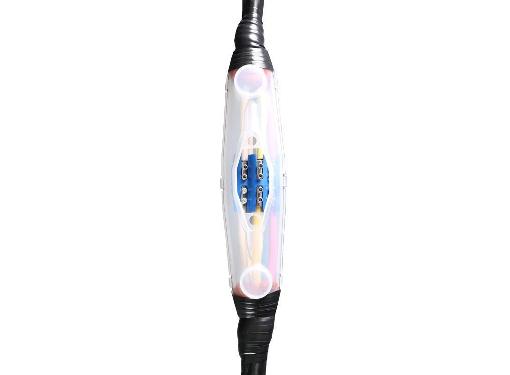

Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот.
Полная герметичность соединения за счет использования гидрофобного компаунда.
Монтаж не требует применения специальных инструментов.
Технические характеристики:
- Тип изделия: муфта заливная;
- Способ монтажа: заливка компаундом;
- Материал изделия: термопластик негорючий;
- Диапазон сечений: 1.5-6;
- Сечение жилы: 1.5/2.5/4/6 мм2;
- Напряжение: 1 кВ;
- Количество жил: 3/4/5.
Габариты:
- Высота: 46 мм;
- Длина: 190 мм;
- Ширина: 43 мм;
- Масса: 0.5 кг.
